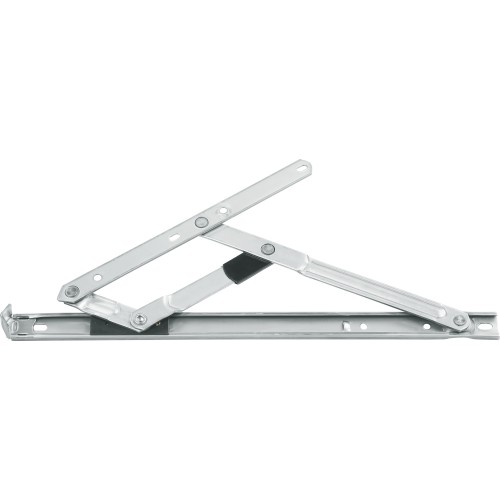

Фрикционный упор для окна из нержавеющей стали с одним рычагом, 22 мм.

Получить цену

Свяжитесь

Количество минимального заказа: 1

Атрибуты продукта

Модель: HC22PD

марка: А-ОК

Упаковка и доставка

The file is encrypted. Please fill in the following information to continue accessing it

Описание продукта

HC22PD — это однорычажная фрикционная петля, подходящая для алюминиевых профилей с пазами шириной 22 мм для открывающихся наружу створчатых окон. Он регулирует ход створки и обеспечивает надежную поддержку окон, используемых в жилых домах, коммерческих зданиях и инженерных фасадах.

Гусеницы и рычаги изготовлены из нержавеющей стали SS304 и собраны с точно установленными заклепанными шарнирами для обеспечения жесткости и устойчивости к коррозии. Встроенные фрикционные башмаки создают постепенное сопротивление вдоль пути скольжения, поэтому створку можно парковать в различных положениях вентиляции без дополнительных ограничителей.

Семейство HC22PD включает размеры от HC22PD10 до HC22PD18 как для бокового, так и для верхнеподвесного исполнения. Благодаря номинальной нагрузке до 35 кг на створку и рекомендуемой высоте рамы до 1500 мм эта линейка фурнитуры подходит для изготовления окон OEM, ремонтных работ и строительных проектов в соответствии со спецификациями.

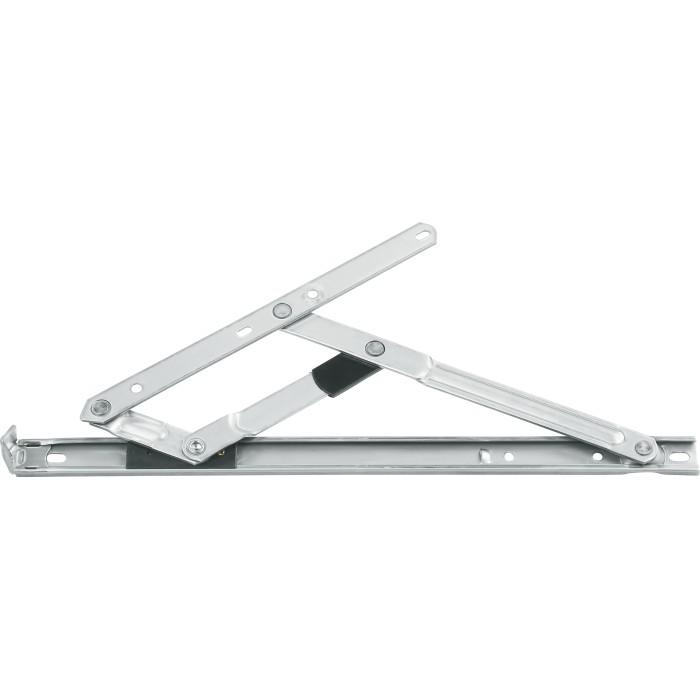

HC22PD 22mm stainless steel casement window friction stay

Технические характеристики

Параметр

Подробности

Модель

Серия фрикционных стоек из нержавеющей стали с одним рычагом HC22PD

Материал

Рукоятки и направляющая из нержавеющей стали SS304

Тип канавки

Гусеница с квадратными канавками 22 мм, доступна в вариантах с разной длиной рычага

Угол открытия

Прибл. 84°–89° в зависимости от размера модели и профиля окна

Грузоподъемность

Номинальная масса створки до 35 кг для HC22PD18

Приложение

Алюминиевые распашные и верхнеподвесные оконные системы, открывающиеся наружу.

Схема установки

HC22PD 22mm casement friction stay installation diagram

Размер установки (мм)

HC22PD10

A/B/C/D/E: 37,5/73,5/117/183,5/27

Я/К/Л: 218/260,5/270

Максимальный вес створки: 23 кг; Максимальная высота створки: 1100 мм.

Максимальная ширина створки: 500 мм; Угол открытия: 84°

HC22PD12

А/Б/С/Г/Е: 36/82/126/202/31

Я/Дж/К/Л: 238/264/306/313

Максимальный вес створки: 26 кг; Максимальная высота створки: 1200 мм.

Максимальная ширина створки: 550 мм; Угол открытия: 89°

HC22PD14

А/Б/С/Г/Е: 36/103/147/221/31

Я/Дж/К/Л: 369/315/377/384

Максимальный вес створки: 29 кг; Максимальная высота створки: 1300 мм.

Максимальная ширина створки: 600 мм; Угол открытия: 89°

HC22PD16

A/B/C/D/E: 36/126,5/171/244/31

Я/ДЖ/К/Л: 302/368/410/417

Максимальный вес створки: 33 кг; Максимальная высота створки: 1400 мм.

Максимальная ширина створки: 650 мм; Угол открытия: 89°

HC22PD18

A/B/C/D/E: 38,5/146/195/267,5/30,5

Ж/Г/В: 145/184/298

Я/Дж/К/Л: 331/413/455,5/466

Максимальный вес створки: 35 кг; Максимальная высота створки: 1500 мм.

Максимальная ширина створки: 700 мм; Угол открытия: 85°

Ключевые особенности

Фрикционная опора с одним рычагом разработана специально для 22-миллиметровых алюминиевых пазов, используемых на створчатых окнах, открывающихся наружу.
Конструкция из нержавеющей стали SS304 с тщательно контролируемыми заклепочными соединениями обеспечивает надежную прочность и устойчивость к агрессивным средам.
Встроенные фрикционные элементы стабилизируют створку во всем диапазоне открывания, повышая комфорт пользователя и ограничивая непреднамеренное движение.
Пять типоразмеров моделей от HC22PD10 до HC22PD18 рассчитаны на вес створки до 35 кг и высоту рамы до 1500 мм, что обеспечивает широкий диапазон дизайнерских решений.
Подходит как для боковых, так и для верхнеподвесных алюминиевых створок, что делает его практичным выбором для OEM-производителей окон и участников проектных тендеров.
