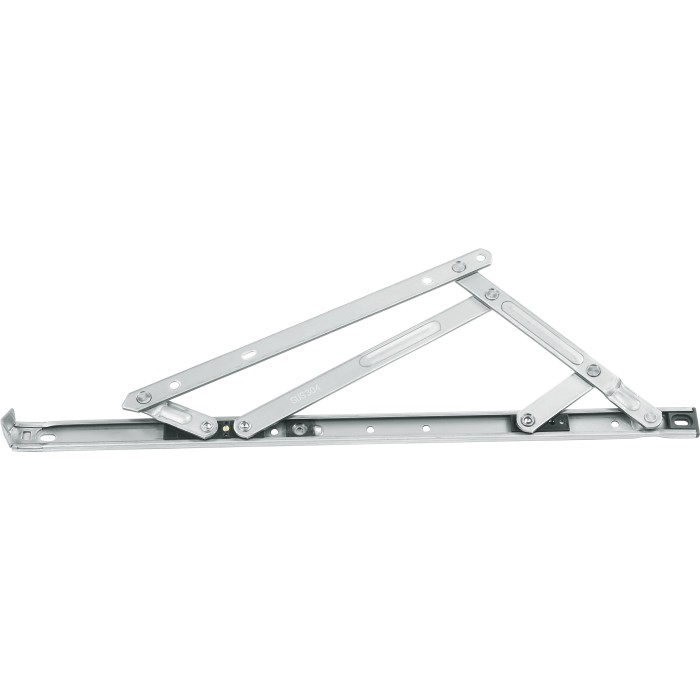

SS304 Сверхмощный верхний подвесной оконный фиксатор

Получить цену

Свяжитесь

Количество минимального заказа: 1

Атрибуты продукта

Модель: HC22S-5

марка: А-ОК

Упаковка и доставка

The file is encrypted. Please fill in the following information to continue accessing it

Описание продукта

HC22S-5 — это усиленная фрикционная стойка с канавкой шириной 22 мм, разработанная специально для больших алюминиевых окон, открывающихся наружу. Его сверхпрочная конструкция обеспечивает надежную поддержку больших верхнеподвесных створок, сохраняя при этом плавное и контролируемое открывание.

Стойка изготовлена из нержавеющей стали SS304 и собрана с помощью высокопрочных заклепочных соединений для повышения усталостной прочности и длительного срока службы. Система контроля трения стабилизирует створку на протяжении всего цикла открытия, сводя к минимуму вибрацию и неконтролируемое движение даже при сильных ветровых нагрузках.

В линейку HC22S-5 входят модели AFSS2218D-L/R, AFSS2222D-L/R и AFSS2226D-L/R, предназначенные как для левой, так и для правой конфигурации. Эта серия с грузоподъемностью створки до 120 кг и шириной до 1800 мм идеально подходит для тяжелых коммерческих окон, больших навесов и проектных алюминиевых фасадных систем.

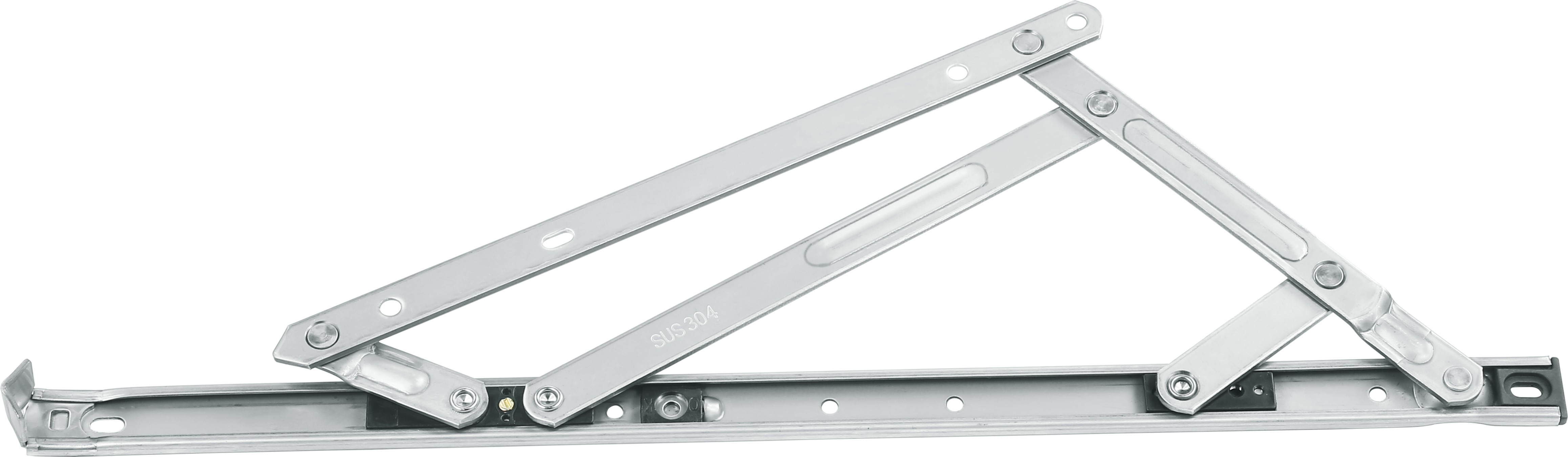

HC22S-5 22mm heavy duty stainless steel friction stay

Технические характеристики

Параметр

Подробности

Модель

HC22S-5 фрикционная стойка с канавкой 22 мм для тяжелых условий эксплуатации (левый/правый)

Материал

Нержавеющая сталь SS304 с усиленной конструкцией рычага.

Тип канавки

Оконный паз из прочного алюминия толщиной 22 мм

Угол открытия

Прибл. 30° (оптимизирован для верхнеподвесного открывания)

Грузоподъемность

До 120 кг на створку (AFSS2226D-L/R)

Приложение

Большой алюминиевый навес и верхнеподвесные окна для коммерческих и проектных установок.

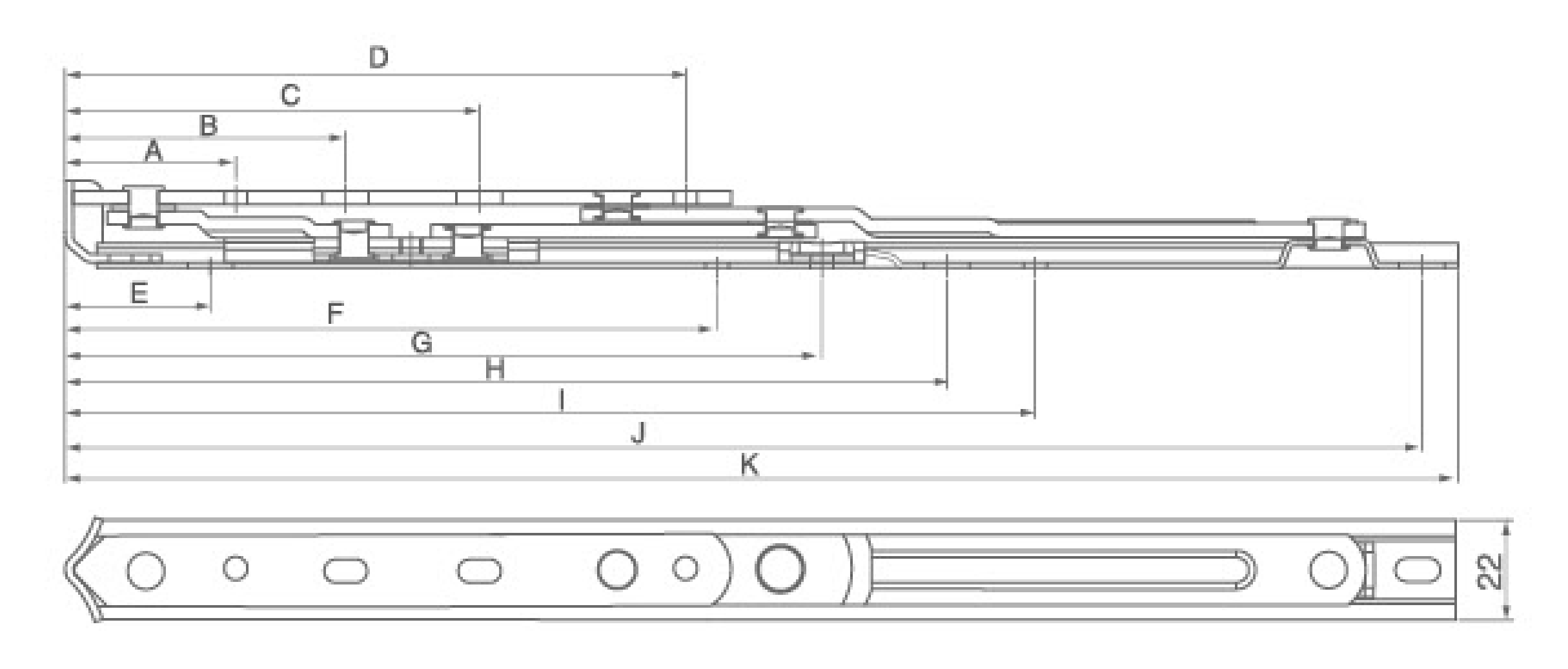

Схема установки

HC22S-5 installation diagram for aluminum windows

Размер установки (мм)

AFSS2218D-Л/П

A/B/C/D/E/F/G: 42,5 / 57,5 / 85,5 / -- / -- / 191,5 / 249,5

В/И/Д/К/Л/М/Н: 36,5/54,5/191/212/248/276/346

О/П/К/Р/С/Т: --/-/402/449/459/16,5

Максимальный вес: 80 кг; Максимальная высота: 1200 мм

Максимальная ширина: 1400 мм; Угол открытия: 30°

AFSS2222D-Л/П

A/B/C/D/E/F/G: 42,5 / 57,5 / 172 / -- / -- / 247,5 / 305,5

В/И/Д/К/Л/М/Н: 37/55/205,5/226,5/262/290/360

О/П/К/Р/С/Т: 430 / -- / 508,5 / 555,5 / 565,5 / 16,5

Максимальный вес: 100 кг; Максимальная высота: 1300 мм

Максимальная ширина: 1600 мм; Угол открытия: 30°

AFSS2226D-Л/П

A/B/C/D/E/F/G: 42,5/57,5/102,5/150,5/246,5/336/407,5

В/И/Д/К/Л/М/Н: 34,5/52,5/264/285/321/349/419

О/П/К/Р/С/Т: 489/559/626,5/673,5/683,5/16,5

Максимальный вес: 120 кг; Максимальная высота: 1400 мм

Максимальная ширина: 1800 мм; Угол открытия: 30°

Ключевые особенности

Прочные фрикционные стойки, предназначенные для алюминиевых верхнеподвесных и маркизных окон с пазом 22 мм.
Рычаги и гусеница из нержавеющей стали SS304, усиленные высокопрочными заклепочными соединениями, для работы в тяжелых условиях.
Встроенная система трения стабилизирует створку и уменьшает резкие движения под давлением ветра.
Три доступных размера выдерживают ширину створки до 1800 мм и нагрузку до 120 кг.
Доступны в левосторонней и правосторонней версиях, подходящие для OEM-производителей и крупномасштабной коммерческой установки окон.
