Как рассчитать размеры трансмиссионного стержня

Как рассчитать размеры трансмиссионного стержня для алюминиевых окон и дверей

Техническое руководство | А-ОК Аппаратное обеспечение

В мире высокопроизводительного архитектурного оборудования трансмиссионный стержень (также известный как «приводной стержень») — это невидимый двигатель, который приводит в действие многозапорные системы. Для производителей и дистрибьюторов расчет точной длины этих стержней имеет первостепенное значение. Неправильное измерение приводит к плохой герметизации, затруднению работы или полному нарушению последовательности блокировки.

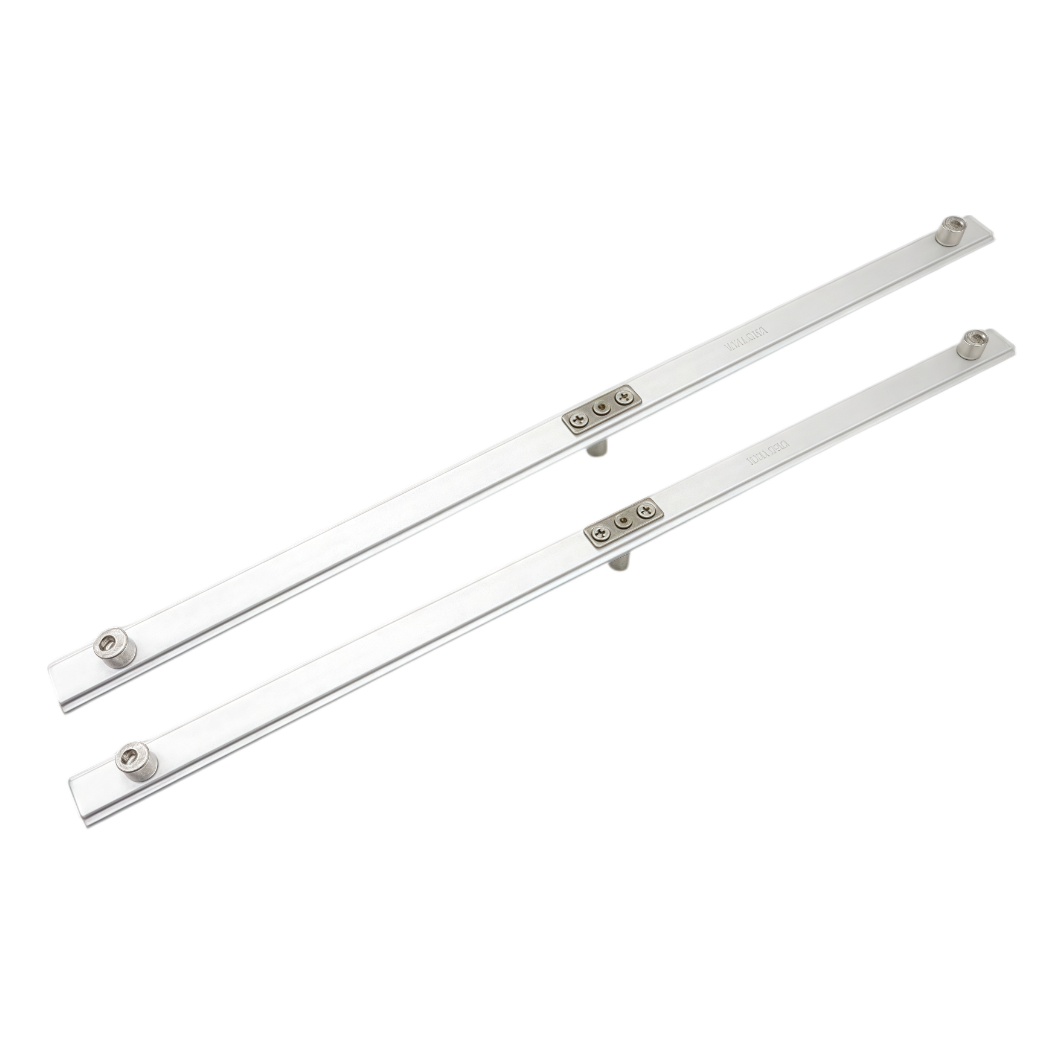

Техническая схема, показывающая точки измерения передающих стержней и точек запирания алюминиевых окон.

1. Понимание переменных

Прежде чем выполнять расчеты, вы должны определить три важных параметра в вашей профильной системе:

Высота створки (H): общая высота створки окна или двери по вертикали.
Высота ручки (h): расстояние от нижней части створки до центра оси ручки.
Аппаратная канавка (C-образная или U-образная канавка): конкретный канал, в котором находится стержень, который определяет заднее расстояние трансмиссии.

2. Основная формула расчета

Обычно тяги трансмиссии делятся на верхний сегмент и нижний сегмент в зависимости от положения рукоятки. Чтобы учесть угловые приводы и зазоры, производители используют следующую логику:

Сегмент

Метод расчета

Длина верхней штанги

(Высота створки – Высота ручки) – Смещение углового привода (обычно 150–200 мм)

Длина нижней штанги

Высота ручки – смещение нижнего зазора

3. Определение положения точки фиксации

Выбор длины удилища – это только полдела; размещение «грибов» или запирающих кулачков обеспечивает безопасность.

Короткая створка (до 800 мм): обычно требуется 2 точки запирания на вертикальной стороне.
Стандартная створка (800–1600 мм): требуется 2 точки запирания, распределенные равномерно.
Двери повышенной безопасности (более 2000 мм): могут потребоваться 4 или более точек запирания в сочетании с верхним и нижним угловым приводом.

Советы экспертов по поиску

При выборе трансмиссионных стержней для крупномасштабных проектов всегда запрашивайте отчет о технической совместимости . Поскольку алюминиевые профили различаются в зависимости от экструдера, расстояние между центром ручки и канавкой фурнитуры (задней частью) должно идеально совпадать с коробкой передач. Нержавеющая сталь 304 и алюминиевый сплав являются признанными отраслевыми стандартами материалов для стержневых профилей, предназначенных для предотвращения электрохимической коррозии внутри каналов алюминиевых профилей.
